Le SWITCH

Si l'on veut ajouter un autre ordinateur dans notre réseau il n'est pas possible de le connecter directement aux deux autres puisqu'il n'y a plus de connecteur réseau disponible.

La solution est d'utiliser un SWITCH (un commutateur).

A FAIRE

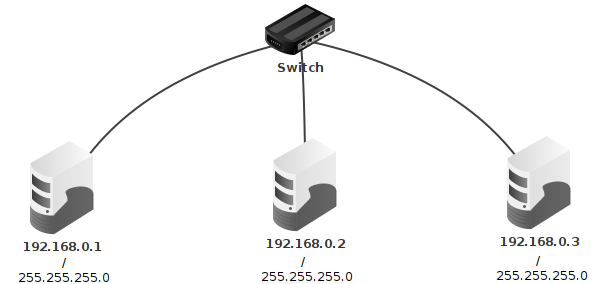

  • En mode conception sous FILIUS ajoutez un SWITCH et un nouvel ordinateur au réseau précédent.

(Nota: Pour effacer un câble cliquez avec le bouton droit sur celui-ci)

  • Configurez les adresses IP comme ci-dessus. (même masque 255.255.255.0)

  • Passez en mode simulation et vérifiez que les trois ordinateurs peuvent communiquer entre eux.

  • Ajoutez un ordinateur portable au réseau et configurez son adresse IP et son masque de sous réseau pour qu'il puisse communiquer avec les autres ordinateurs.

  • Vérifiez la communication.

  • Faites vérifier votre travail par le professeur.
